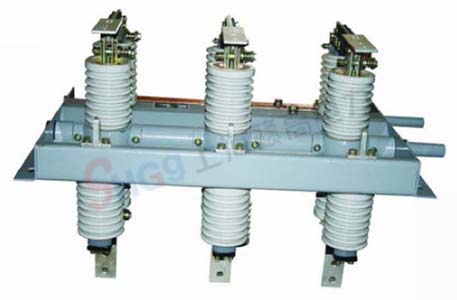

GN30-12(D)系列螺旋式戶內高壓隔離開關 |
| ◎概述 |
|
N30-12型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關，主要 結構是在三相共底架上，下兩個平面上，固定兩組縐緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。
GN30-12D型開關是在GN30-12型開關基礎上增加帶接地刀的形式，可滿足不同電力系統的需要，本產品設計賢能背 占用空間小 絕緣能力強。易于安裝調整，其性能符合GB1985-89《交流高壓隔離開關和接地開關》的要求，適用于額定電壓12千伏交流50Hz及以下戶內電力系統中，作為在有電壓無負載情況下，分合電路之用?？膳c高壓開關柜配套使用，也可單獨使用。
|
| ◎使用環境條件 |
海拔高度不超過1000m；
周圍空氣溫度；上限+40℃；下限-10℃；
相對濕度；日平均值不大于95%，月平均90%；
地霸烈度不超過8度；
無嚴重粉塵 化學腐蝕性和爆炸性物質的場所；
無經常性劇烈振動的場所在地。
|
| ◎型號及其含義 |
|
| ◎主要技術參數 |
產品型號規格
參數
項目 |
GN30-12/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31.5 |
GN30-12/1250-31.5 |
| GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-12D/1000-31.5 |
GN30-12D/1250-31.5 |
| 額定電壓（KV） |
12 |
| 電壓（KV） |
12.7 |
| 額定電流（KA） |
400 |
630 |
1000 |
1250 |
| 熱穩定電流（KA） |
12.5 |
20 |
31.5 |
| 熱穩定時間（S） |
|
4 |
| 動穩定電流（KA） |
31.5 |
50 |
80 |
額定絕
緣水平 |
雷電沖擊電壓（KV） |
相間 相地75 斷口85 |
| 1min 工頻耐壓（KV） |
相間 相地42 斷口48 | |
