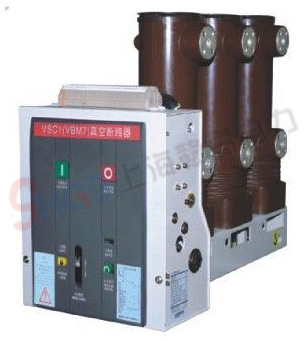

VBM7，側裝式真空斷路器，側裝式斷路器，VBM7真空斷路器， VS1(ZN63)-12 型戶內高壓真空斷路器，系三相交流 50Hz 定額電壓為 12kV 電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。
VS1-12型側裝式(VBM7)真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷路器即可單獨使用，又可用于環網供電、箱式變或各種非標供電系統。作為保護和控制電器使用,由于真空斷路器的特殊優越性,尤其適用于需要額定電流下的頻繁操作,或多次開斷短路電流的場所
ZN63（VS1）-12型戶內高壓真空斷路器，系三相交流50HZ額定電壓為12KV電力系統的戶內開關設備。作為電網設備，工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷路電流的場所。
VS1-24型戶內高壓真空斷路器（下稱斷路器）是戶內安裝、三相交流50HZ，額定電壓為24KV的變配電的控制和保護設備。用于24KV及以下的交流系統中，可用來分、額定電流和故障電流，尤其適合頻繁操作，如投、切電容器組合，控制電爐、變壓器和高壓電機等，也可作為聯絡斷路器使用。
VS1-12型永磁戶內高壓真空斷路器，系三相交流50Hz額定電壓為12kv電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元。該型產品配雙穩態永磁操作機構，機構內配有永磁體，由永磁體提供保持力，使開關維持在合、分閘狀態，與常規彈簧操作機構相比、機械零件數量大量減少、機械傳動鏈縮短，從而使開關可靠性大幅度提高，機械壽命大幅度增加。
| 序號 | 項目 | 單位 | 數據 | | 1 | 額定電壓 | KV | 12 | | 2 | 工作電壓 | KV | 12 | | 3 | 額定電流 | A | 630 1250 | 630 1250 | 630 1250 | | 4 | 額定短路開斷電流 | KA | 20 | 25 | 31.5 | | 5 | 額定短路關合電流 | KA | 50 | 63 | 80 | | 6 | 額定鋒值耐受電流 | KA | 50 | 63 | 80 | | 7 | 4S額定短路耐受電流 | KA | 20 | 25 | 31.5 | | 8 | 額定絕
緣水平 | 工頻耐壓 （額定開斷前后） | KV | 42(斷口18) | | 沖擊耐壓 （額定開斷前后） | 75(斷口84) | | 9 | 額定操作順序 | | 分-0.3S-合分-180S-合分 | | 10 | 機械壽命 | 次 | 10000 | | 11 | 額定短路開斷電流開斷次數 | 次 | 50 | | 12 | 操動機構額定合閘電壓(直流) | V | 110,220 | | 13 | 操動機構額定分閘電壓(直流) | V | 110,220 | | 14 | 觸頭開距 | mm | 11±1 | | 15 | 超行程(觸頭彈簧壓縮長度) | mm | 3.5±0.5 | | 16 | 三相分合閘 | ms | ≤2 | | 17 | 觸頭合閘彈跳時間 | ms | ≤2 | | 18 | 平均分閘速度 | m/s | 0.9～1.2 | | 19 | 平均合閘速度 | m/s | 0.5～0.8 | | 20 | 分閘
時間 | 操作電壓下 | s | ≤0.05 | | 操作電壓下 | ≤0.08 | | 21 | 合閘時間 | s | 0.1 | | 22 | 各相主回路電阻 | u Ω | 60 | 50 | | 23 | 動靜觸頭允許磨損累積厚度 | mm | 3 |
|
